Petit lexique usuel





 Vous trouverez ici quelques explications sur les différentes connectiques que vous pouvez rencontrer aujourd'hui (USB, Firewire,...). Certaines (SCSI) ne sont plus d'actualité sur nos Macs récents, mais peuvent encore être utilisés.



Si vous vous y perdez entre Ethernet, Wifi et Bluetooth lisez les explications de ces normes actuelles et leurs fonctions.



Vous aurez également la définition de mots barbares que vous avez sûrement déjà entendu : Pram, Vram, Ram !



Commençons d'abord avec tout ce qui concerne les connexions externe de l'ordinateur, c'est à dire les différentes prises qui vous servent à brancher des disques dur, des clefs USB et autre.

Ensuite les connectiques internes de l'ordinateur puis les composants.



Cliquez simplement sur les intitulés pour ouvrir / fermer les boites :)

USB

Universal Serial Bus

Permet de brancher jusqu'à 127 périphériques. Il est auto-alimenté (utile pour les périphériques qui
consomment peu de courant). Un Hub USB alimenté (multiprise) permet de brancher plusieurs périphériques sur un port USB.

Il y a aujourd'hui trois normes d'USB, compatibles entre elles : USB, USB2 et USB3 et USB-C

l'USB2, plus rapide permet de connecter des disques durs externes et des graveurs. Il utilise les mêmes prises. Mais un périphérique à la norme USB2 connecté sur un port USB1 fonctionnera à la vitesse lente de l'USB1.

Tous les ordinateurs actuels sont équipés en USB2 et/ou USB3.

USB3, encore plus rapide.

L'USB3 remplace le FireWire sur preque tous nos Macs aujourd'hui.

On utilise aujourd'hui l'USB pour connecter presque tous nos périphériques : Clefs USB, appareils photo, imprimante, disque dur, scanner, etc...

Depuis 2016 la nouvelle norme USB-C est appelé à remplacer toutes les autres connectiques.



Pour aller plus loin et tout savoir sur l'USB, consultez l'article Wikipédia



Trois sortes de câbles USB

3 cables USB différents

FireWire

Firewire 400

( Egalement appelé IEEE1394 ou iLink )

Bus de communication série, il permet de brancher jusqu'à 63 périphériques, il est auto-alimenté (pour certains périphériques). Il existe aussi des hubs Firewire permettant de multiplier les prises.

Le FireWire est surtout utilisé pour brancher des disques durs externes et des graveurs. Il a un débit plus constant que l'USB2.

Firewire 800

Idem que le FireWire de première génération (400) mais avec un débit très élevé
permettant des échanges toujours plus rapides.

Un périphérique équipé de Firewire 400 peut être branché sur un port Firewire 800 au moyen d'un simple câble FW 400 / 800.

 Le FireWire n'est plus d'actualité en 2017 !

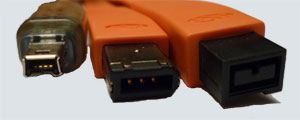

Trois sortes de câble FireWire
[ De gauche à droite : Mini Firewire 4 broches, Firewire 400, FW 800 ]



Trois câbles Firewire



Comparatif débits USB vs FireWire

USB 1 = 12 Mb/sec /// FireWire = 400 Mb/sec
USB 2 = 480 Mb/sec /// FireWire 800 = 800 Mb/sec

Pour en savoir plus : Wikipédia

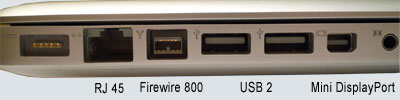

USB & FireWire côté ordinateur

Les prises femelles



Prises usb, firewire800 femelles



Prises femelles mini usb et firewire 400

Ci-dessus une prise mini USB et
  à droite la prise femelle Firewire 400.

IDE - SATA

IDE

(Integrated Drive Electronics)

Bus de communication parallèle pour connecter en interne des disques durs, graveurs, etc...
C'est un nom générique donné aux bus de communication ATA et ATAPI.
Sur une nappe IDE ("câble" interne) il est possible de connecter au maximum deux unités de stockage. L'une sera connectée en Maître et l'autre en Esclave.

Utilisé sur tous les Macs à la suite du SCSI. Abandonné aujourd'hui au profit du SATA. Attention un disque dur à la norme IDE n'est pas compatible avec un système de connexion SATA.



SATA

(Serial Advanced Technology Attachment)

Il s'agit de la norme actuelle de connexion pour les disque dur. Les Macs vendus aujourd'hui en sont tous équipés. Le SATA est bien plus performant que l'IDE.

Tous les détails sur l'IDE et le SATA en lisant les articles Wiki correspondant : IDE et SATA

SCSI & ADB

SCSI

(Small Computer Systems Interface)

Bus et connectique pour périphériques de stockage. Plus rapide et plus fiable que l'IDE.
Il est de moins en moins utilisé pour le grand public en raison de son prix. Il y a beaucoup
de déclinaisons de cette norme ( SCSI-2, Ultra-SCSI, LVD,…). Contrairement à l'IDE il existe des câbles et des connecteurs externes SCSI. On peut brancher 7 périphériques externes sur une même chaîne SCSI. Les périphériques SCSI doivent être allumés avant l'ordinateur et ils doivent avoir un n° d'identification différent (de 1 à 7).

Les disques durs SCSI sont encore utilisés dans certains domaines professionnels. Ils ont totalement disparu sur nos Macs actuels.



ADB

(Apple Desktop Bus)

Utilisé sur les anciens Macs pour connecter les claviers et souris. (abandonné aujourd'hui)

Connectique écran

VGA

(Video Graphic Array)

Permet de brancher un écran informatique. Signal analogique. Utilisé pour les écrans à tube cathodique (CRT) et pour les écrans LCD "bas de gamme".

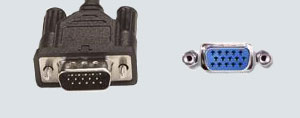

Prise VGA

Le câble VGA et sa prise femelle côté machine



DVI

(Digital Video Interface)

Permet de connecter un écran LCD. Signal numérique. Il existe des adaptateurs DVI <--> VGA.

C'est la méthode de connexion a privilégier. Apple est aujourd'hui passé au DisplayPort qui offre plusieurs avantages que vous pouvez lire sur le wiki correspondant : DisplayPort

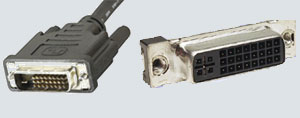

 Prise DVI

Le câble DVI et sa prise femelle côté machine

ADC

(Apple Display (ou Digital) Connector)

Utilisé sur les Macs entre 1999 et 2004, permet de brancher les écrans Apple au moyen d'un seul câble qui regroupe le signal vidéo, l'USB et l'alimentation. Connectique abandonné aujourd'hui.

Prises ADC

Le câble ADC et sa prise femelle



Les nouvelles connectiques écran sont le Display Port, HDMI, USB-C.

Réseau

Ethernet

C'est une technologie de réseau local pour faire communiquer des ordinateurs entre eux
(inventé par Xerox). La connectique Ethernet est le RJ-45.
Dans le cadre d'une connexion ADSL toujours privilégier le modem ADSL avec une connectique Ethernet (pas de driver à installer) plutôt qu'un modem en USB qui nécessite un driver et sera toujours moins performant. Toutes les Box (Livebox, Freebox,...) proposent une connexion en Ethernet.



RTC

(Réseau téléphonique commuté)

Mini prise téléphonique classique pour connecter un modem RTC. Cette méthode de connexion à Internet est quasiment inutilisable aujourd'hui, les ordinateurs récents n'ont plus de modem RTC intégré et les modems externes ne sont plus en vente.

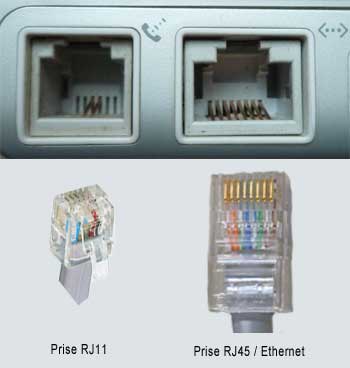

Prises RJ45 et RJ11



Wifi

(Wireless Fidelity / appelé Airport par Apple)

Il s'agit d'une norme de communication réseau sans-fil. C'est le nom générique des normes 802.11x. Le Wifi utilise une fréquence de 2.4 ghz ou 5 ghz.
Le Wifi est utilisé pour établir des connections Internet sans fil et des connections en réseau local.



Bluetooth

WPAN pour Wireless Personal Area Network

Permet de relier des appareils divers entre eux sans liaison filaire. Le Bluetooth à une portée assez faible contrairement au Wifi. Il consomme peu d'énergie et il n'a pas besoin d'une vue directe pour communiquer, contrairement à l'infrarouge classique.

Connectique interne

PCI

(Peripheral Component Interconnect)
Bus de communication permettant d'ajouter des cartes additionnelles dans son ordinateur.
Carte vidéo, scsi, réseau, etc. Ce bus existe en plusieurs versions / vitesses: 33 Mhz, 66 Mhz
sur 32 ou 64 bits.
Il a évolué aujourd'hui en PCI-X (plus rapide) puis PCI Express destiné à remplacer l'AGP.



AGP

(Accelerated Graphics Port)

Bus utilisé pour connecter une carte vidéo dans l'ordinateur. Plusieurs versions / vitesses
[ AGP 1.0 = 1x, 2x ; AGP 2.0 = 4x ; AGP 3.0 = 8x ]

Composants, Ram...

Pram

(Parameter Random Access Memory)

Mémoire vive de faible capacité intégrée sur la carte mère des Macs. Cette mémoire permet de conserver divers paramètres utilisateurs. Elle ne s'efface pas en éteignant l'ordinateur.
Cette mémoire peut s'endommager avec le temps, elle peut être réinitialisée en "zappant la pram" au démarrage de l'ordinateur. (cf. rubrique Trucs et astuces)



Vram

(Video Random Access Memory)

Mémoire vidéo, elle est utilisée pour stocker les images qui sont ensuite gérées par le processeur de la carte graphique.



Ram

(Random Access Memory)

C'est ce qu'on appelle la mémoire vive. On peut ajouter soi-même des barrettes de Ram dans des emplacements prévus sur la carte mère.
Cette mémoire s'efface lorsque l'ordinateur est éteint.
